Клеящие пасты

В нашем ассортименте представлен широкий перечень клеящих паст, объединенных торговой маркой Enguard BP (Bonding Paste). Клеящие пасты предназначены для соединия стеклопластиковых деталей между собой, с металлом и прочими материалами.

Виды клеящих паст и их характеристики

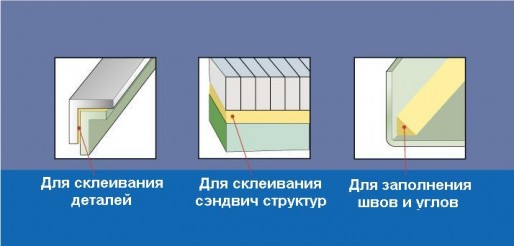

В зависимости от назначения выделяют 3 группы клеящих паст:

п.1. - для склеивания деталей

п.2. - для склеивания сэндвич структур

п.3. - для заполнения швов и углов (литьевые)

	Продукт	Краткая характеристика	t гел, мин	Толщина, мм	Усадка,%
п.I	BP 72	Базовый продукт	10	0,3 - 3,0	2,0 - 2,5
	BP 72AR/IR	Базовый продукт с индикацией отверждения	10	0,3 - 3,0	2,0 - 2,5
	BP 75	Базовый продукт со стекловолокном в составе	10	3,0 - 5,0	2,0 - 2,5
	BP 06	Малая вязкость, легко шлифуется, малая усадка	18	0,3 - 3,0	меньше 1
	BP 80	Огнестойкая, низкая усадка и экзотерма	23	3,0 - 5,0	меньше 0,5
	BP 87	Увеличенное время гелеобразования	120	3,0 - 5,0	меньше 0,5
	BP 725	Хорошая элластичность	35	0,3 - 3,0	1,5 - 2,0
	BP 6000	На базе винилэфирной смолы	45	0,3 - 10,0	1,5 - 2,0

п.2	BP 72	Базовый продукт	10	0,3 - 3,0	2,0 - 2,5
	BP 75	Базовый продукт со стекловолокном в составе	10	3,0 - 5,0	2,0 - 2,5
	BP 64	Низкая тиксотропия	10	0,3 - 3,0	2,0 - 2,5
	BP 76	Низкая вязкость, хорошо шлифуется	18	0,3 - 3,0	1,5 - 2,0
	BP 90	Элластичная	18	0,3 - 3,0	меньше 0,5
	BP 721	Высокая тиксотр., содержит стекловолокно	35	3,0 - 5,0	2,0 - 2,5

п.3	BP 761	Низкая вязкость, плотность, хорошо шлифуется	35	0,3 - 3,0	1,5 - 2,0
	BP 32	Легко шлифуется, низкая экзотерма	18		меньше 0,5
	BP 84	Огнестойкая	19
	BP 180	Для напыления	8		меньше 0,5

Полный перечень клеящих паст и подробную информацию об интересующих Вас продуктах запрашивайте в наших филиалах

Использование и хранение клеящих паст

Для успешного применения следуйте следующим общим рекомендациям:
Температура оснастки, инструментов и материалов должна быть между 18 и 25°С;
При необходимости перемешайте клеящую пасту в оригинальной таре перед использованием;
Склеиваемые поверхности должны быть обработаны наждачной бумагой, ацетоном или стиролом;
Количество используемого ПМЭК (Бутанокс М-50) 1 - 2,5 %;
Толщина клеящей пасты - в соответствии с описанием на продукт;
Клеящая паста не должна начать полимеризацию до соединения склеиваемых поверхностей;
После склеивания, в течении как минимум 24 часов, не прилагать механической нагрузки к детали.

Максимальный срок хранения клеящих паст - 3 месяца со дня даты производства при температуре не выше 25°С и хранении вдали от прямого солнечного света.

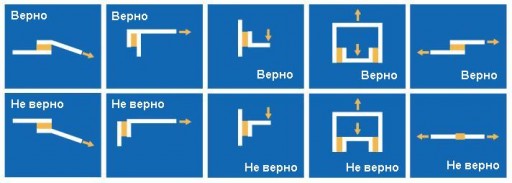

Способы организации соединений

← Вернуться на уровень выше
